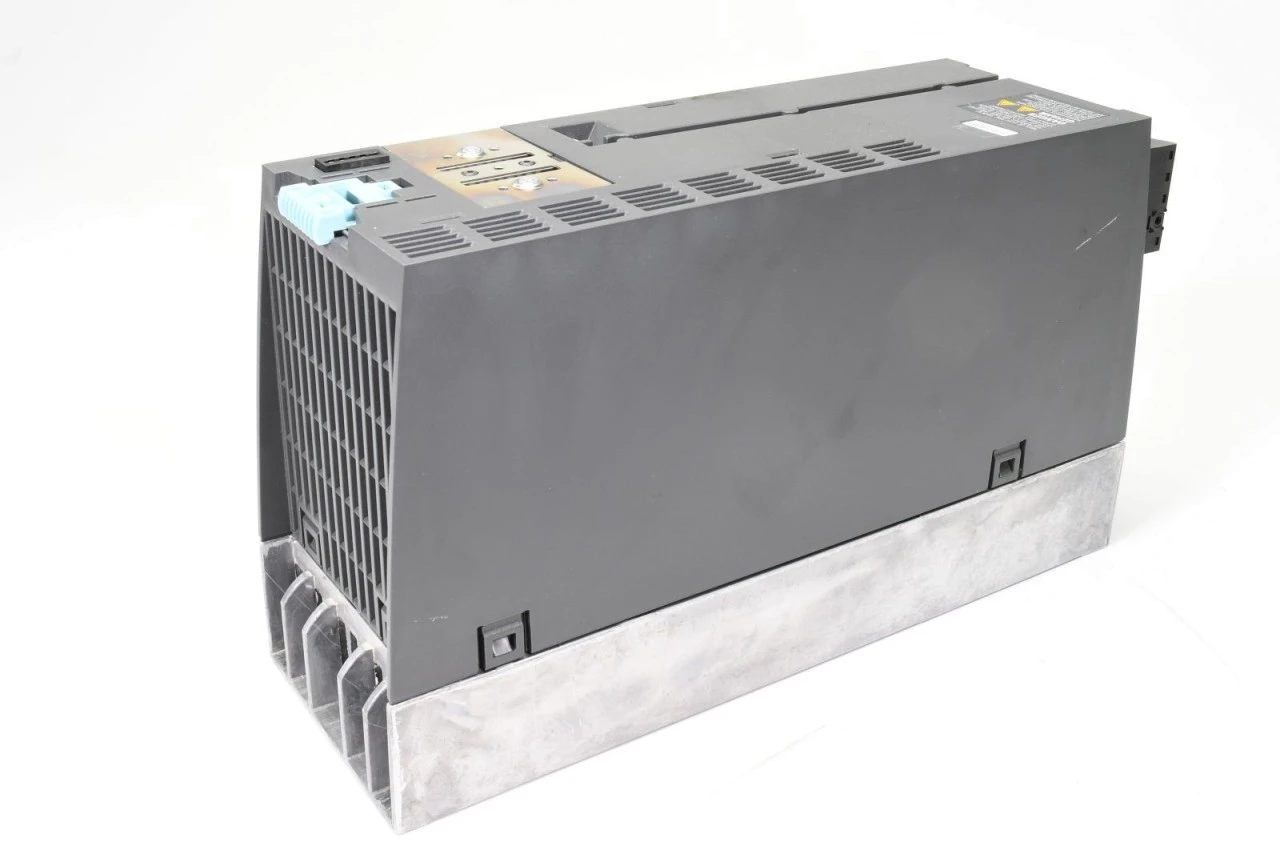

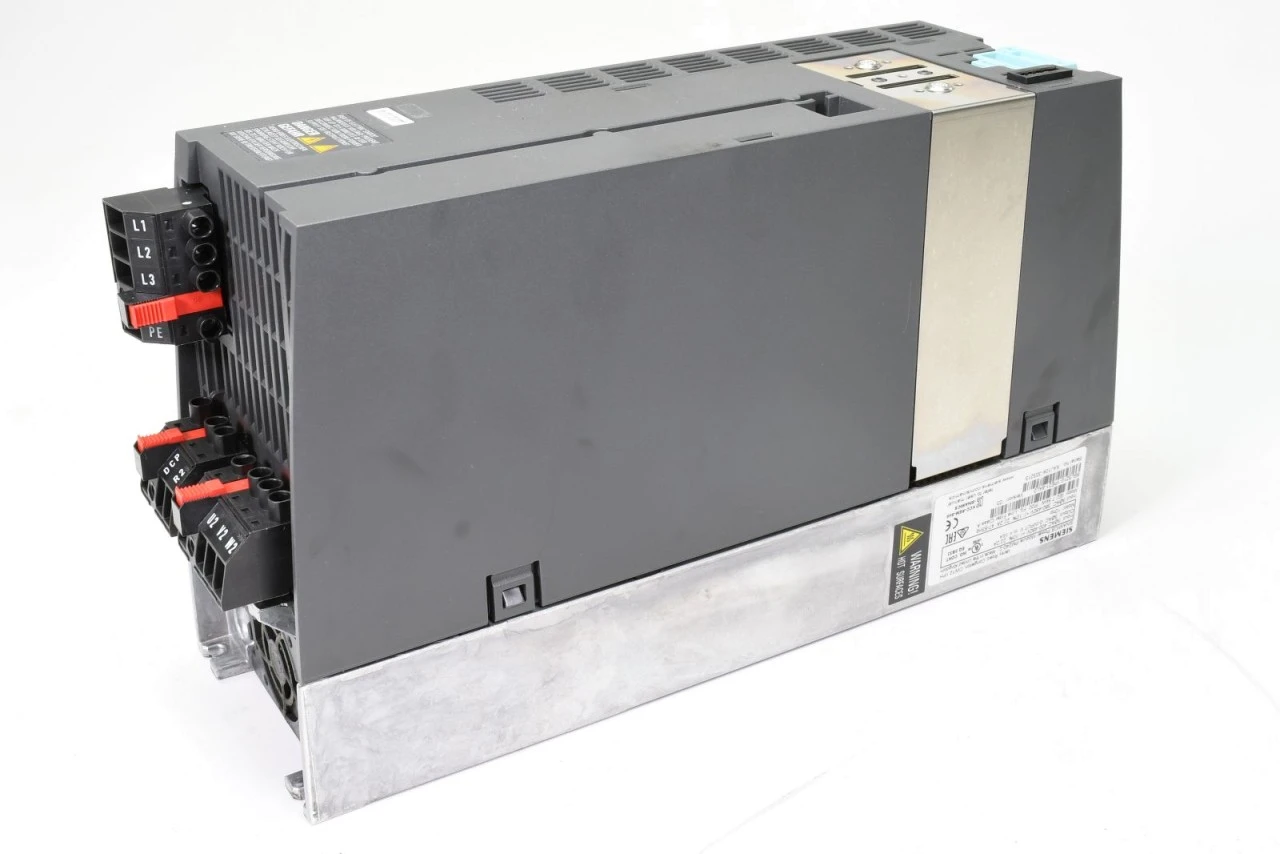

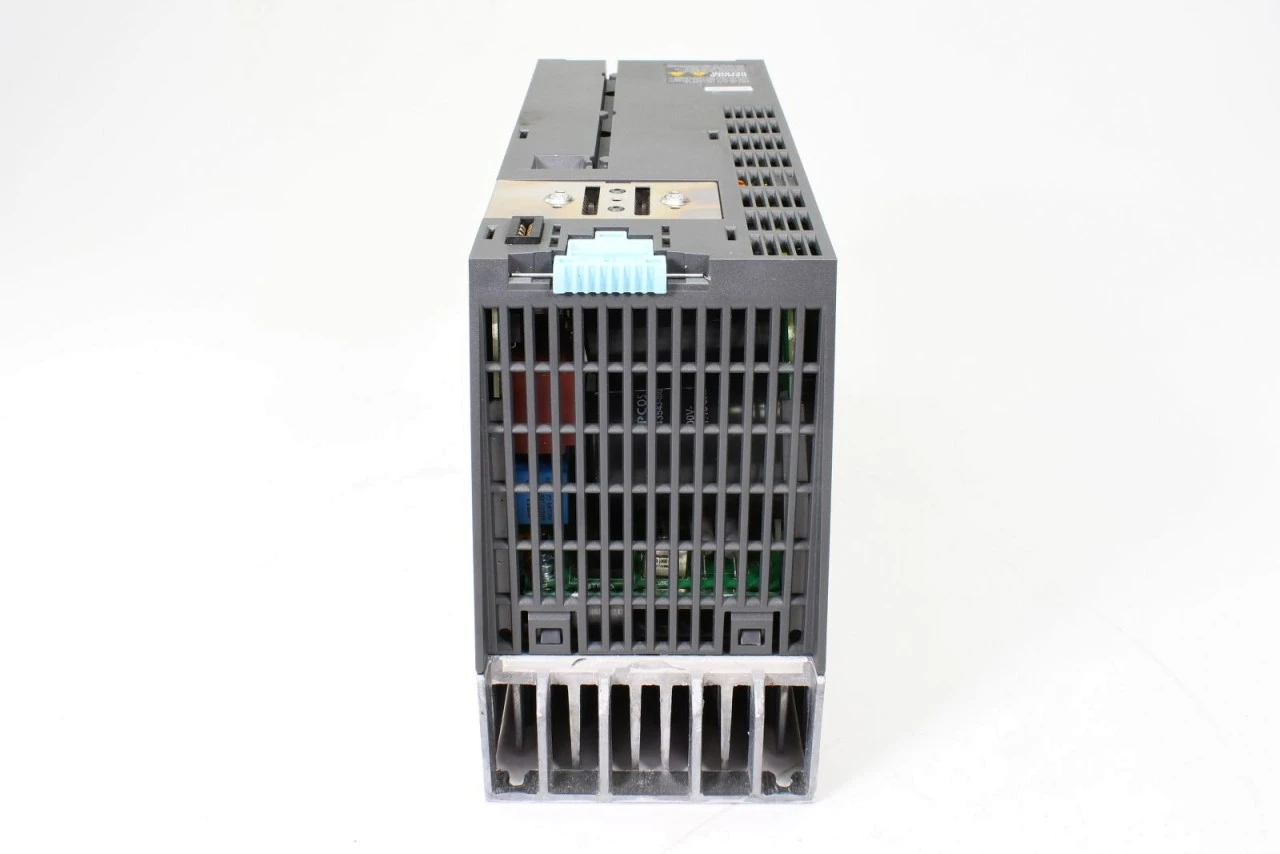

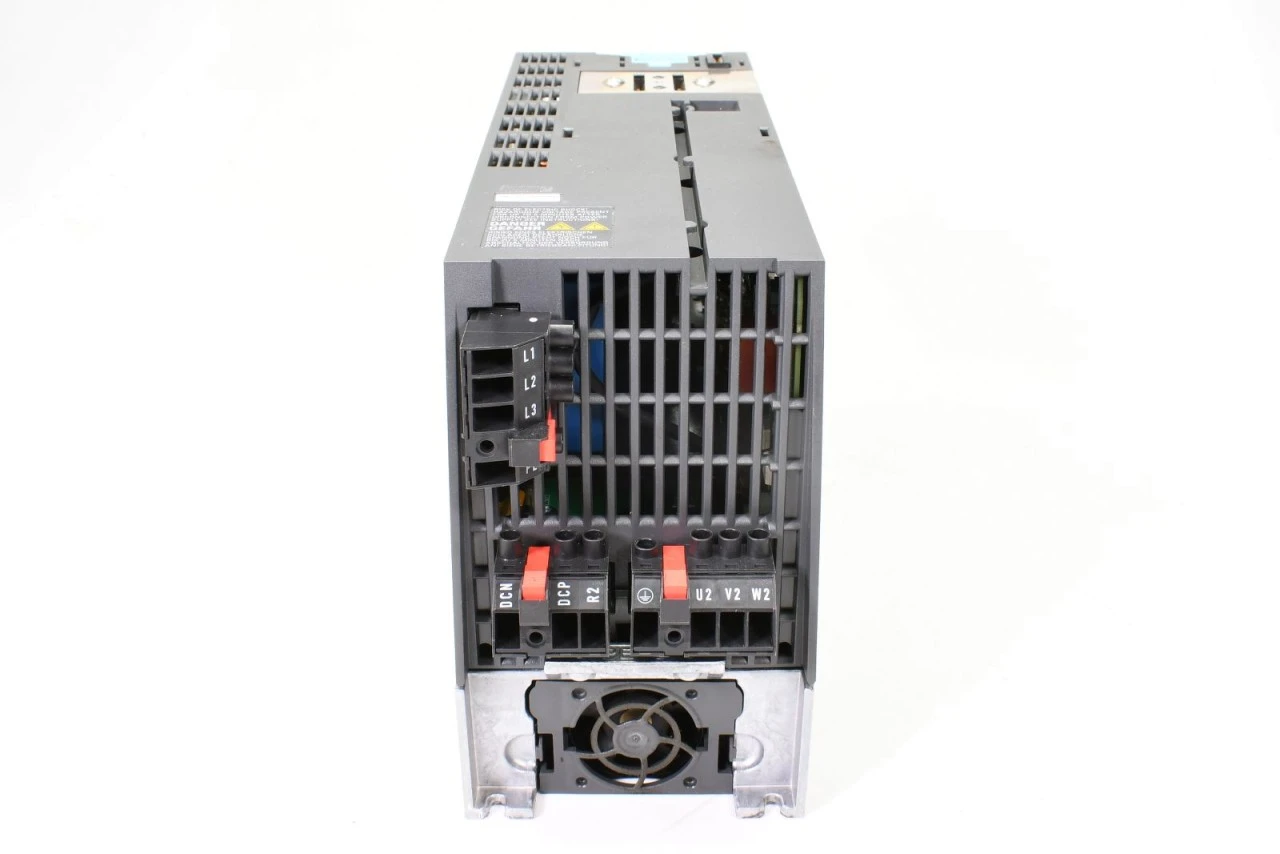

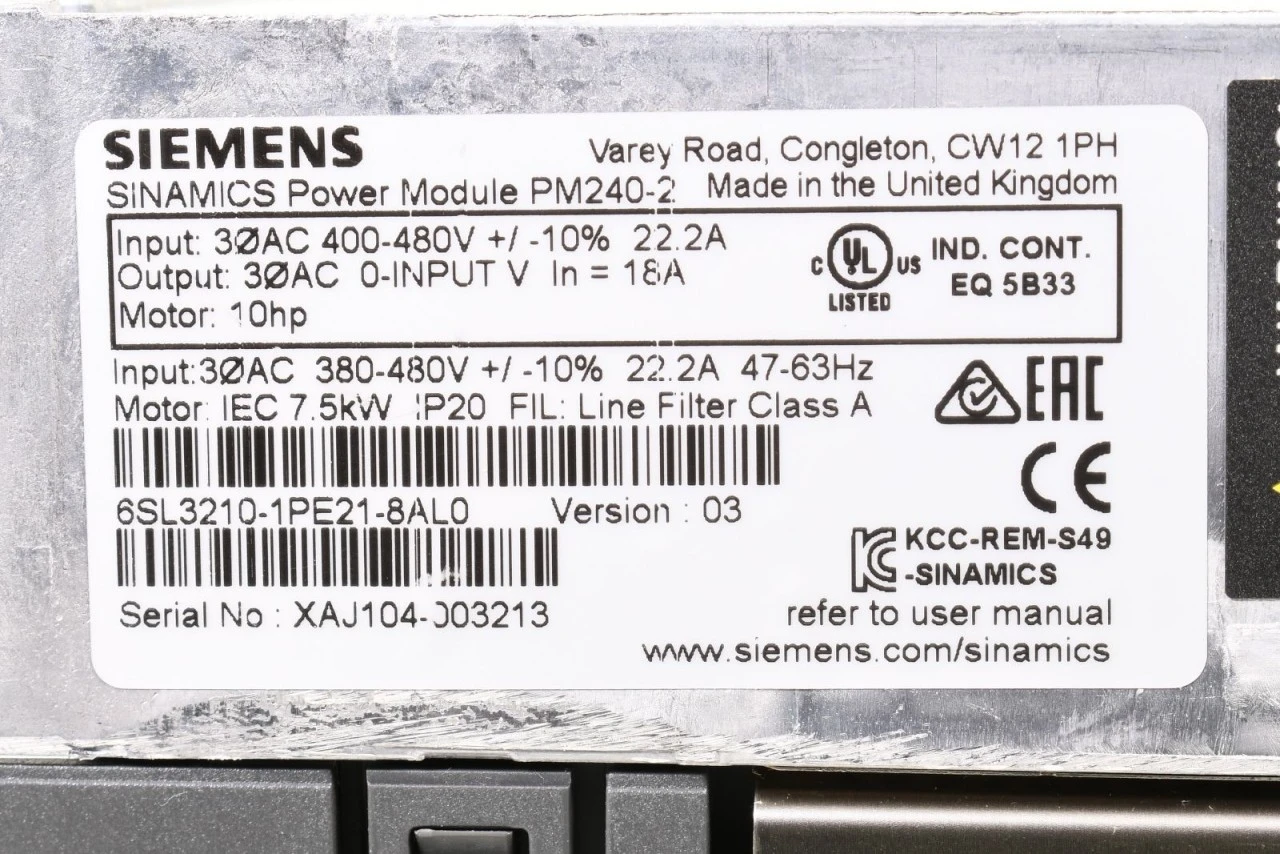

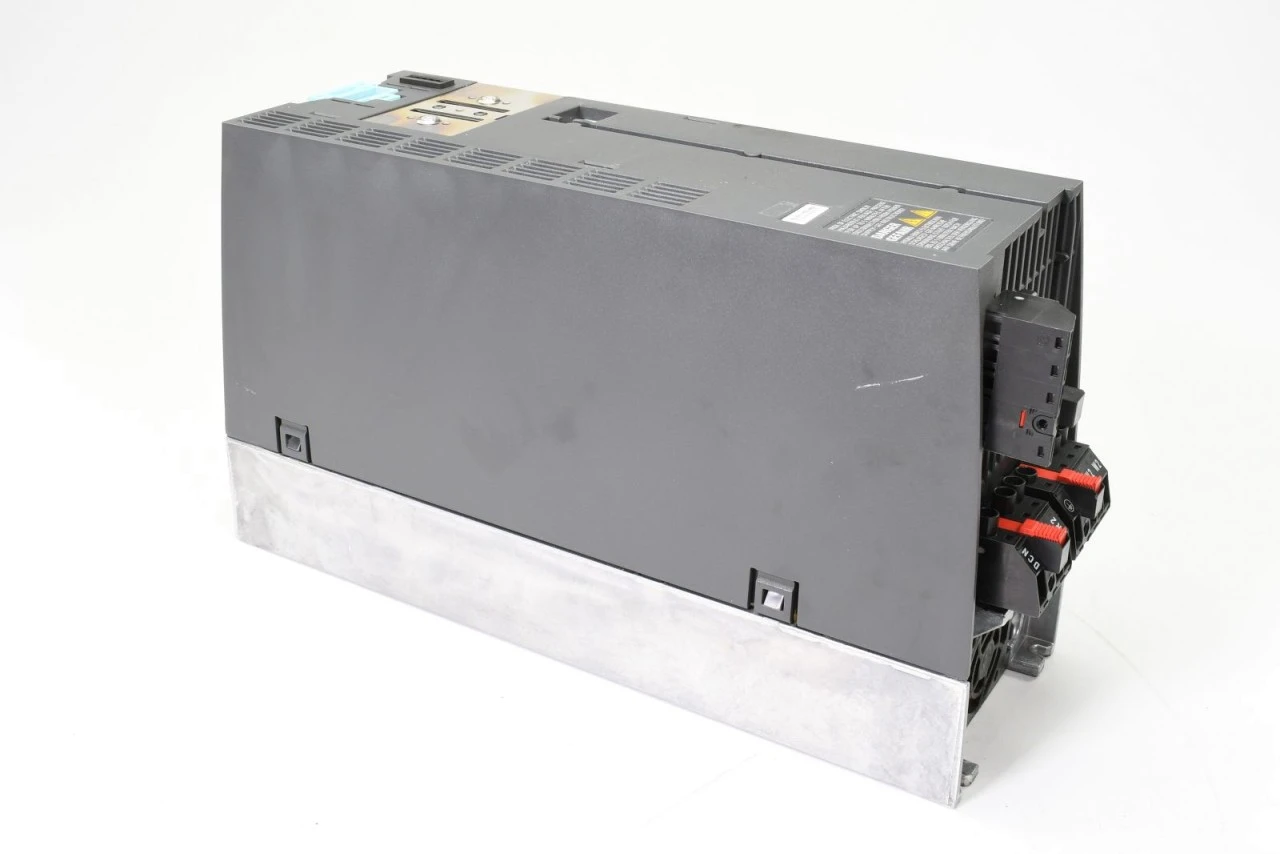

SIEMENS 6SL3210-1PE21-8AL0, Power Module, Vers. 03

Siemens AG Power module, 6SL3210 1PE21 8AL0

Modell: 6SL32101PE218AL0

Daten:
SINAMICS

Elektrische Daten-Eingang:
Phasenzahl: 3 AC
Netzspannung: 380-480V ±10 %
Netzfrequenz: 47-63 Hz
Bemessungsstrom (LO): 22,2 A
Bemessungsstrom (HO): 19,8 A

Elektrische Daten-Ausgang:
Phasenzahl: 3 AC
Bemessungsspannung: 400V
Bemessungsleistung (LO): 7,5 kW
Bemessungsleistung (HO): 5,5 kW
Bemessungsstrom (LO): 18 A
Bemessungsstrom (HO): 13,2 A
Ausgangsstrom: max.27 A
Pulsfrequenz: 4 kHz
Ausgangsfrequenz bei VectorRegelung: 0-200 Hz
Ausgangsfrequenz bei U/f-Regelung: 0-550 Hz

Leistungsfaktor ?: 0,85
Verschiebungswinkel cos ?: 0,95
Wirkungsgrad ?: 0,97
Schalldruckpegel LpA (1m): 72 dB
Verlustleistung: 0,2 kW
Filterklasse (integriert): Klasse A

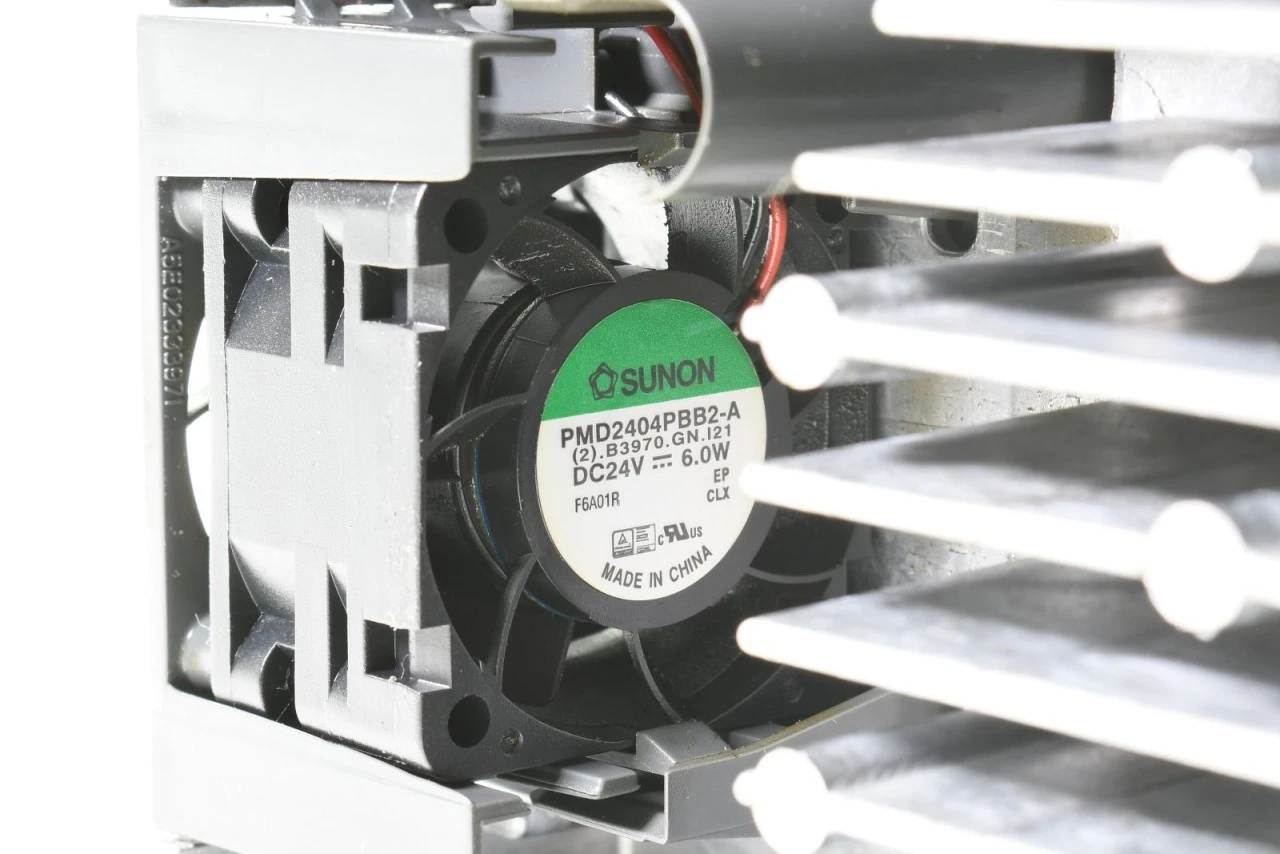

Kühlung: Interne Luftkühlung
Kühlluftbedarf: 0,009 m³/s

Aufstellhöhe: 1000 m
Umgebungstemperatur (Betrieb LO): -5…+40°C
Umgebungstemperatur (Betrieb HO): -5…+50°C
Umgebungstemperatur (Transport/Lagerung): -25…+55°C
Relative Luftfeuchte (Betrieb): max.95% RH, Betauung nicht zulässig
Schutzart: IP20/UL open type
Baugröße: FSB
Abmessungen (BxHxT): 100 x 292 x 165 mm
