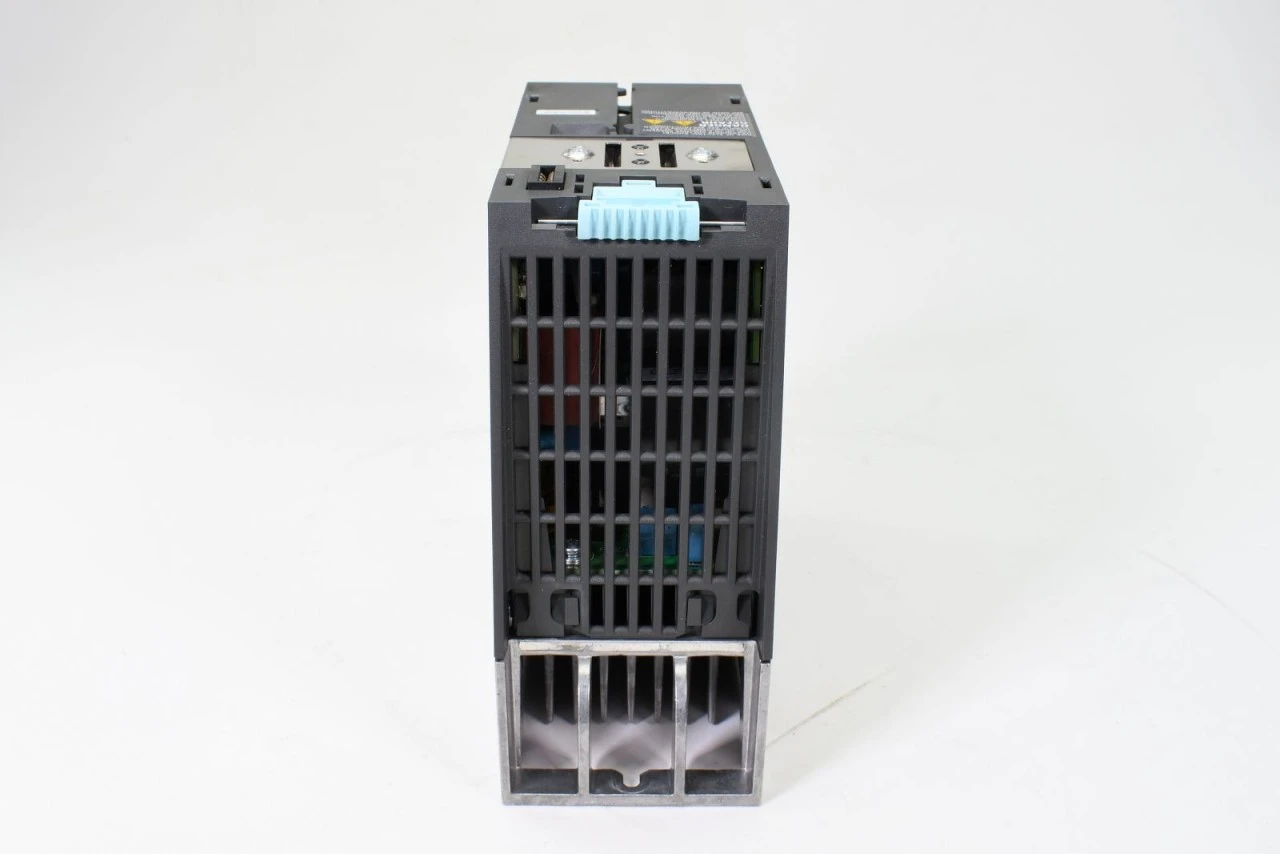

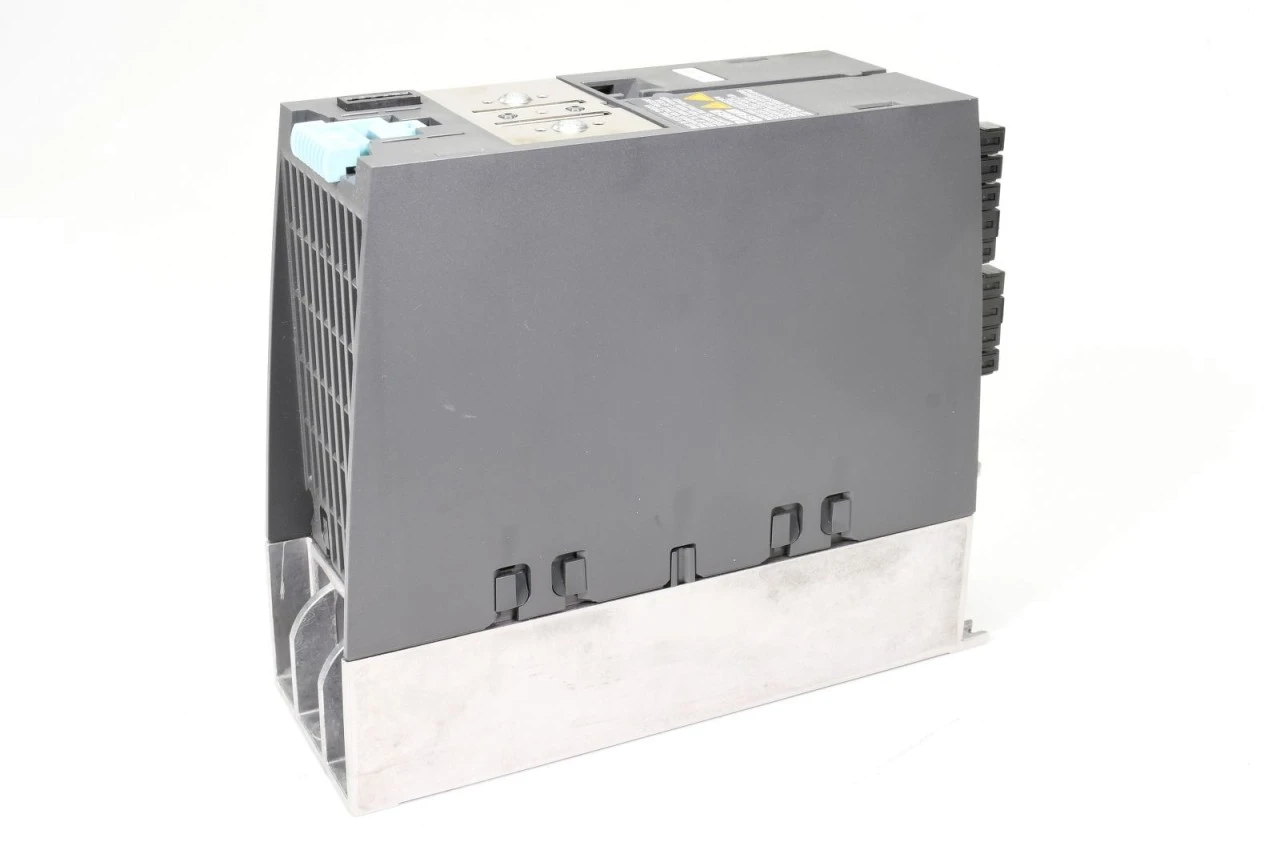

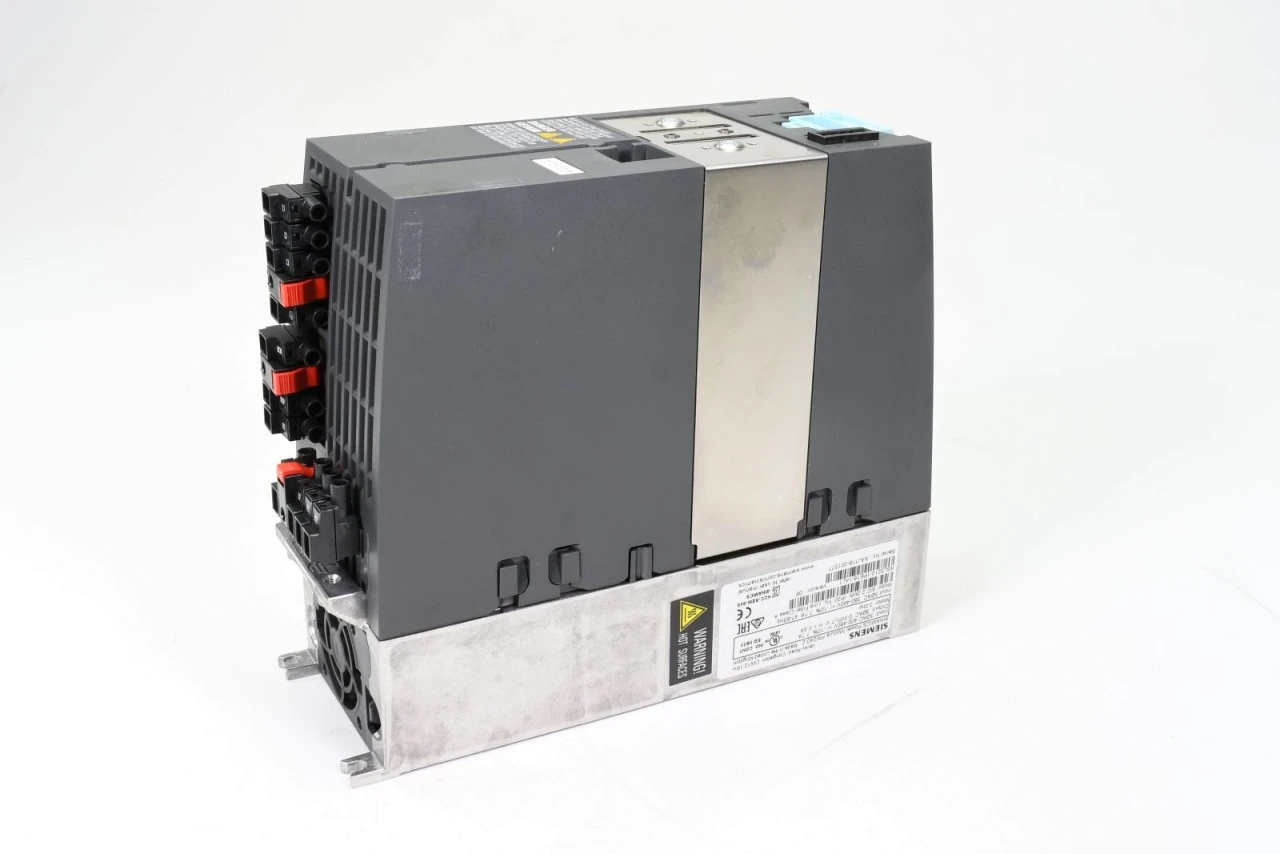

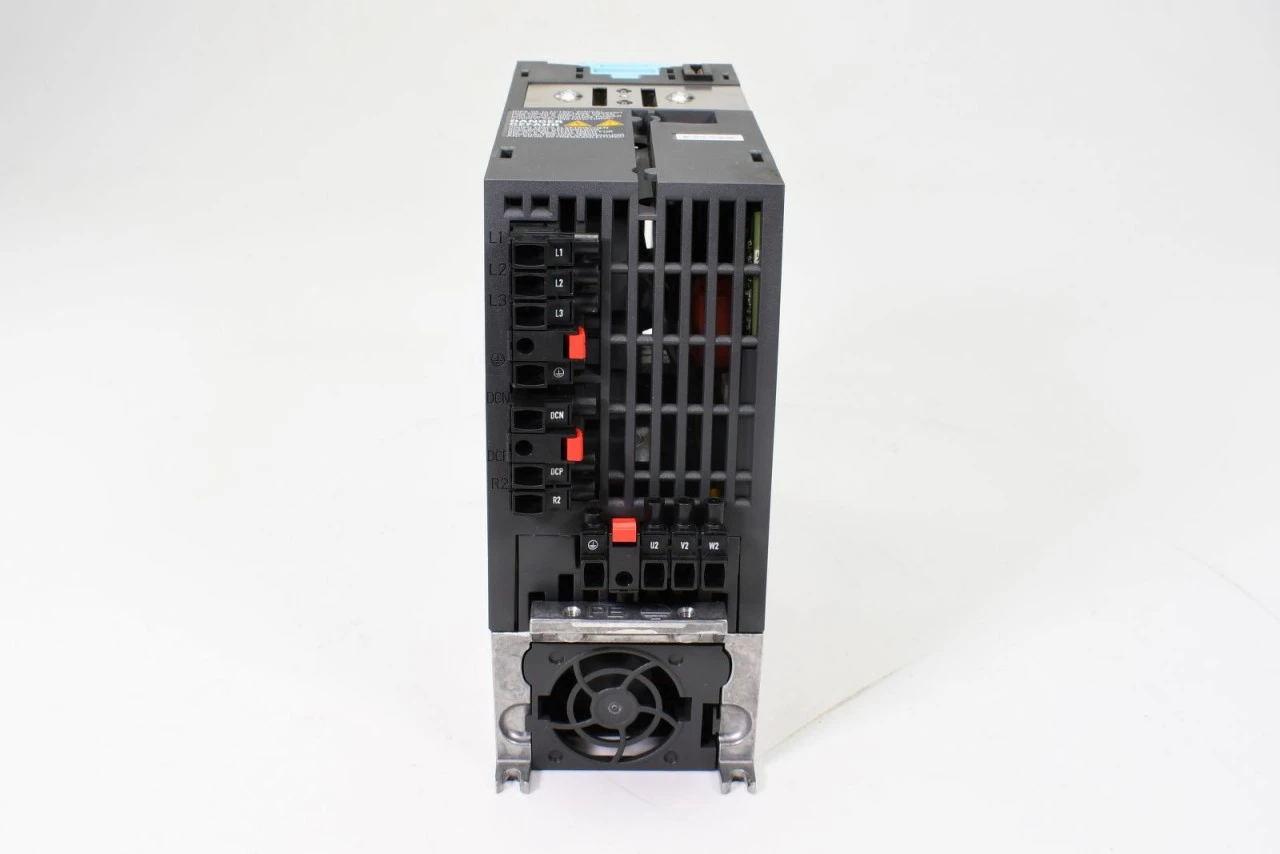

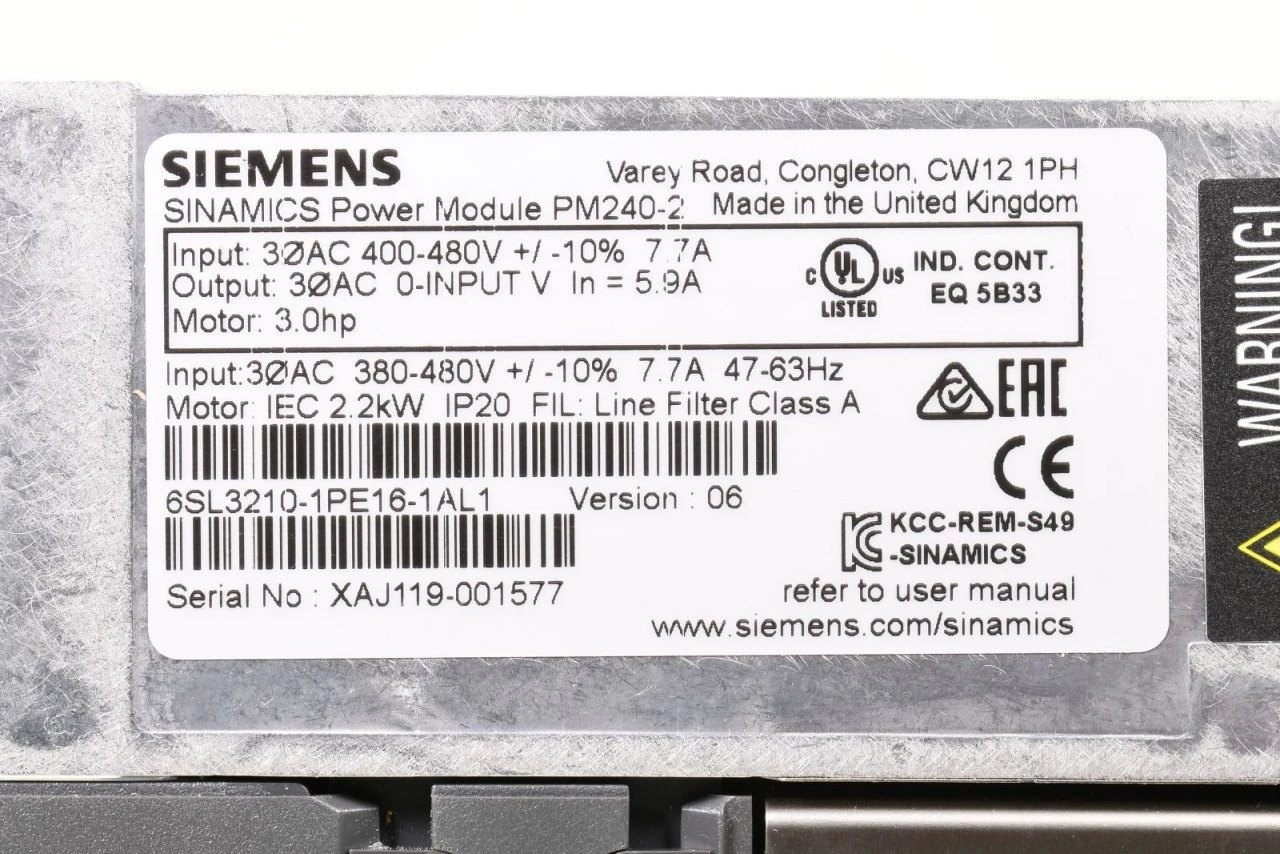

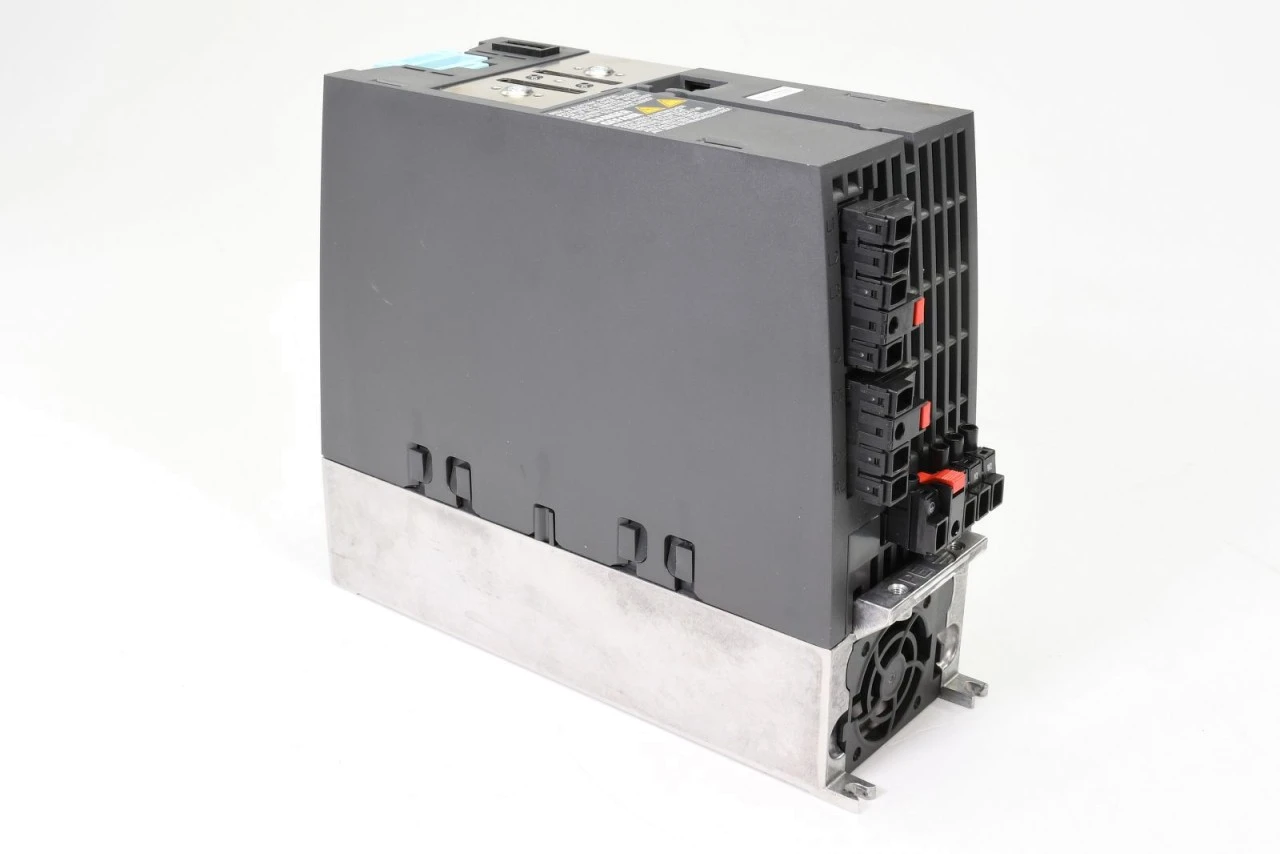

SIEMENS 6SL3210-1PE16-1AL1, Power Module, Vers. 06

Siemens AG Power module, 6SL3210 1PE16 1AL1

Modell: 6SL32101PE161AL1

Daten:
SINAMICS

Elektrische Daten-Eingang:
Phasenzahl: 3 AC
Netzspannung: 380-480V ±10 %
Netzfrequenz: 47-63 Hz
Bemessungsstrom (LO): 7,7 A
Bemessungsstrom (HO): 6,1 A

Elektrische Daten-Ausgang:
Phasenzahl: 3 AC
Bemessungsspannung: 400V
Bemessungsleistung (LO): 2,2 kW
Bemessungsleistung (HO): 1,5 kW
Bemessungsstrom (LO): 5,9 A
Bemessungsstrom (HO): 4,1 A
Ausgangsstrom: max.8,9 A
Pulsfrequenz: 4 kHz
Ausgangsfrequenz bei VectorRegelung: 0-200 Hz
Ausgangsfrequenz bei U/f-Regelung: 0-550 Hz

Leistungsfaktor ?: 0,85
Verschiebungswinkel cos ?: 0,95
Wirkungsgrad ?: 0,96
Schalldruckpegel LpA (1m): 72 dB
Verlustleistung: 0,1 kW
Filterklasse (integriert): Klasse A

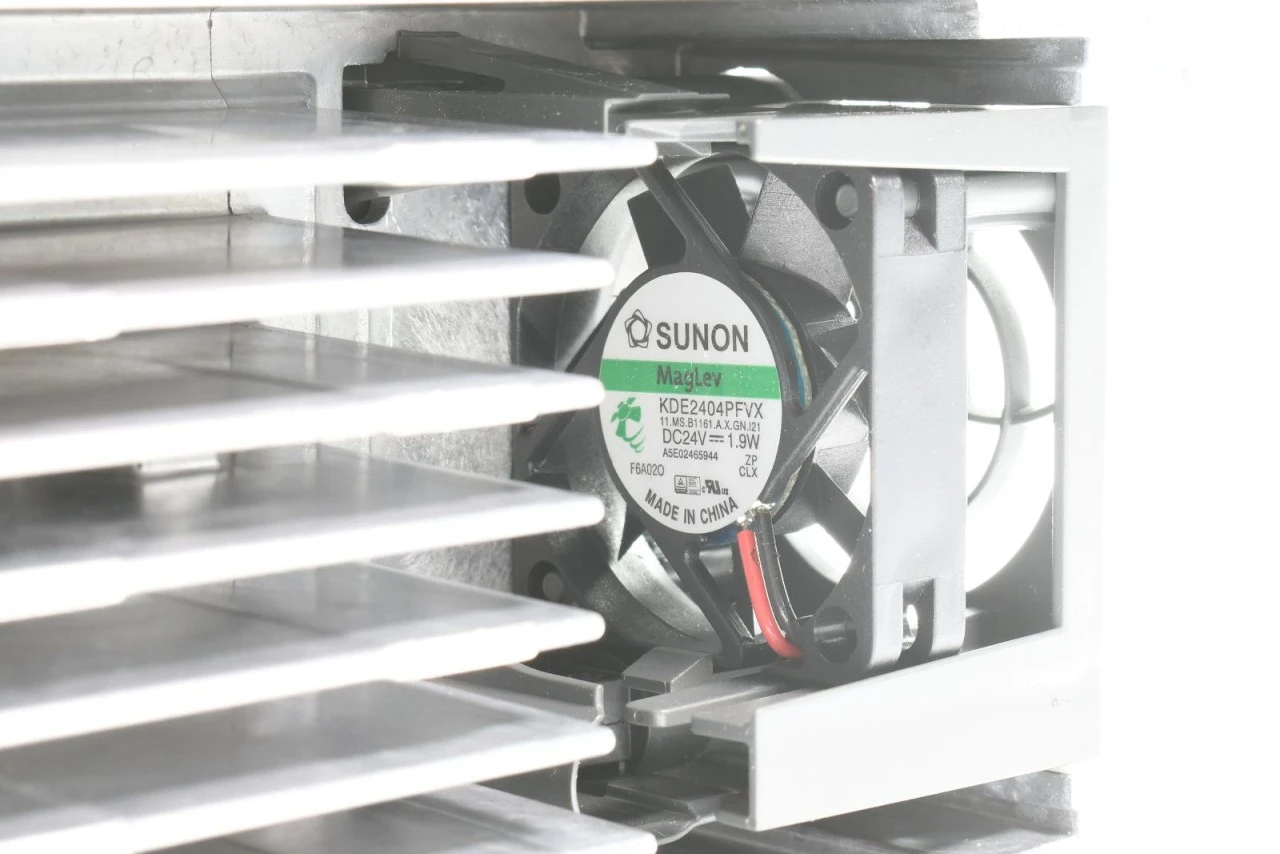

Kühlung: Interne Luftkühlung
Kühlluftbedarf: 0,005 m³/s

Aufstellhöhe: 1000 m
Umgebungstemperatur (Betrieb LO): -5…+40°C
Umgebungstemperatur (Betrieb HO): -5…+50°C
Umgebungstemperatur (Transport/Lagerung): -25…+55°C
Relative Luftfeuchte (Betrieb): max.95% RH, Betauung nicht zulässig
Schutzart: IP20/UL open type
Baugröße: FSA
Abmessungen (BxHxT): 73 x 196 x 165 mm
