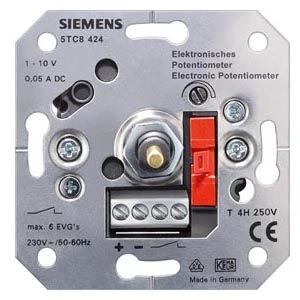

Siemens 5TC8424, Elektron. Potentiometer, Schalter

Ursprünglicher Preis war: 47,08 €Aktueller Preis ist: 32,96 €.

Artikelnummer: ZWXLA 4001869314129 Kategorien: Dimmer, Schalter & Steckdosen, Unterputz-Geräte

Sichere Zahlungen, die kluge Wahl
Exzellenter Kundenservice online und zeitnah
Fachmännisch beschafft, Qualität garantiert
Zufriedenheit garantiert

Beschreibung
Rezensionen (0)

Siemens

Elektronisches Potentiometer, Schalter

Das Elektronische Potentiometer 5TC8 424 ist ein Unterputz- Geräteeinsatz zur Helligkeitssteuerung von Leuchtstofflampen.

Der Anschluss erfolgt an Elektronische-Vorschalt-Geräte (EVG) mit 1-10V DC -Schnittstelle.

Die angeschlossenen EVG`s bzw. Leuchtstofflampen werden durch Druck auf die Potentiometerachse an Spannung gelegt.

Zur optimalen Anpassung an die Anzahl der gesteuerten EVG`s wird empfohlen, vor Montage der Abdeckplatte die Einstellung der Grundhelligkeit mit dem Trimmpotentiometer (siehe Bild A ) vorzunehmen. Hierbei ist zu beachten, dass zum Zeitpunkt der Trimmpotentiometer-Einstellung die volle Beleuchtungsstärke der Lampen erreicht ist (nach ca. 1 Min.)

Das Elektronische Potentiometer ist kein Dimmer sondern ein Steuergerät für Gleichspannungssignale.

Die Helligkeit ändert sich proportional zum eingestellten Drehwinkel.

Der Stellbereich liegt bei ca. 270°.

Steuergerät für die Helligkeit von Leuchtstofflampen

Anschluss an elektronische Vorschaltgeräte (EVG) mit Steuereingang 1 bis 10 V DC

mit Druck-Ausschalter und Dreh-Bedienung

für Krallen- u. Schraubbefestigung

Schraubklemmen mit Fahrstuhlklemmkörper für ein- und feindrähtige Leiter

Steuerspannung: 1 bis 10 V DC

max. Steuerstrom: 50 mA

Lastanschluss: ~230 V / 4 A

Trimmpotentiometer für Einstellung der Grundhelligkeit

Drehpotentiometer mit Softrastung

VDE- und KEMA-Approbation

Installationshinweis gemäß § 13 NAV

Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen.

Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden.

Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.

Artikel-Nr.:

5TC8424

Hersteller:

SIEMENS

Herstellerartikelnummer:

5TC8424

4001869314129

Gewicht inkl. Verpackung:

0.09kg
