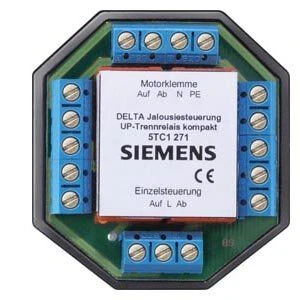

Siemens 5TC1271 Trennrelais Kompakt

Siemens

Das Jalousiesteuerung Trennrelais kompakt 5TC1 271 ist ein Steuerrelais zur Ansteuerung von Jalousie- und Rollladenmotoren mit mechanischen oder elektronischen Endlagenschaltern.

Pro Trennrelais kompakt sind bis zu zwei Motoren anschließbar, wobei der an den gekennzeichneten Motorklemmen angeschlossene Antrieb zusätzlich über einen Jalousie-Taster angesteuert werden kann.

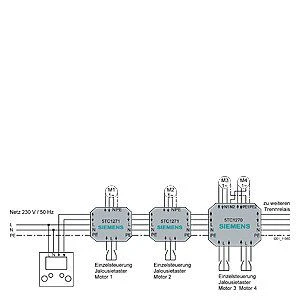

Bei Kaskadierung kann an jedes Trennrelais kompakt ein Motor angeschlossen werden, welcher über Jalousie-Taster auch einzeln ansteuerbar ist.

Das Trennrelais ist zur Gewährleistung einer ausreichenden Schutzart in eine Aufputz- oder Unterputzdose einzubauen.

Einzelsteuerung: Der an den Motorklemmen angeschlossene Motor M1 kann über den Jalousie- bzw. Rollladen-Taster, welcher am Einzelsteuerungs- Eingang (A4) angeschlossen ist auf die individuelle Wunschposition gefahren werden.

Zentralsteuerung:  Ein am Eingang anliegender Zentralbefehl AUF oder AB (A1/A2) bewirkt sowohl die Ansteuerung des Motors M1, wie auch die Ansteuerung der am Ausgang nachgeschalteten Trennrelais. Optional kann am Ausgang auch ein zweiter Motor angeschlossen werden.

HINWEIS: Ein Zentralbefehl hat Vorrang vor einem anliegenden Einzelsteuerungs- Befehl.

ACHTUNG:

· Für die Einzelsteuerung A4 darf nur ein Jalousie- Taster (z.B. 5TA2 114 oder 5TA7 684) verwendet werden.

· Bei manchen elektronischen Jalousiesteuerungsgeräten ist zu beachten, dass diese bei Betätigungszeiten von > 0,4 Sek.in einen Selbsthaltemodus gehen. Je nach technischer Ausführung kann dieser 2 Min. oder länger andauern bevor der Ausgang wieder spannungsfrei geschaltet wird. Bei Verwendung dieser Geräte für die Zentralsteuerung wird somit für diese Zeitspanne die Einzelsteuerung blockiert.

Spezifikationen

Spannungsversorgung erfolgt über 230V Netzanschluss

Bemessungsspannung: AC 230V, 50Hz

Leitungsschutzschalter: max. 10A, Charakteristik A oder B

Ausgänge

· 1 Motor (AUF/AB/N/PE)

· weitere Trennrelais oder optional zweiter Motor

· Schaltspannung Relais: AC 230V, 50Hz

· Schaltvermögen Relais: max. 8A/3A (AC1/induktiv)

Anschlüsse bestehend aus 17 Schraubklemmen. Es sind folgende Leiter-/ querschnitte zulässig:

· 0,5 … 2,5mm² eindrähtig

· 0,5 … 2,5mm² feindrähtig

· 0,5 … 1,5mm² feindrähtig mit Aderendhülse ohne Isolierkragen (gasdicht aufgecrimpt)

Mechanische Daten

· Abmessungen: 50mm x 53mm, Höhe: 22mm

· Gewicht: ca. 60g

· Brandlast: ca. 1400kJ

· Montage: Einbau in UP-Gerätedosen ab 60mm ø, mind. 40 mm tief oder in AP-Dosen ab 75mm x 75mm

Elektrische Sicherheit

· Verschmutzungsgrad (nach IEC 60664-1): 2

· Schutzart (nach EN 60529): abhängig von Einbaudose

· Überspannungskategorie (nach IEC 60664-1): III

· Relais mit μ-Kontakt

· Gerät erfüllt EN 60669-2-1 Umweltbedingungen

· Umgebungstemperatur im Betrieb: 0… + 60°C

· Lagertemperatur: – 25 … + 70°C

· rel. Feuchte (nicht kondensierend): 5% bis 93%

CE-Kennzeichnung

Niederspannungsrichtlinie

ACHTUNG:

Das Gerät ist für feste Installation in trockenen Innenräumen, zum Einbau in UP- und AP-Dosen zu verwenden.
