Siemens 5TC1270 Trennrelais

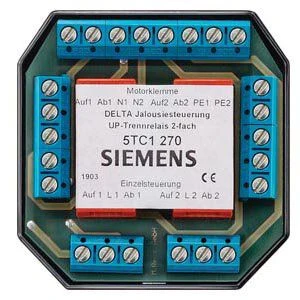

Das Jalousiesteuerung UP-Trennrelais 2-fach 5TC1 270 ist ein Steuerrelais zur Ansteuerung von Jalousie- und Rollladenmotoren mit mechanischen oder elektronischen Endlagenschaltern zum Einbau in Aufputz- oder Unterputzdosen. Das Trennrelais wird dazu verwendet, zwei Motoren gleichzeitig von einer Jalousiesteuerung aus anzusteuern. Als Jalousiesteuerung kann ein mechanischer Jalousieschalter/ taster oder elektronischer Jalousiesteuerungseinsatz verwendet werden. Darüber hinaus ist es möglich mit dem Trennrelais eine Zentralsteuerung zu realisieren.

Die Bedienung des Trennrelais kann auf zwei Arten erfolgen:

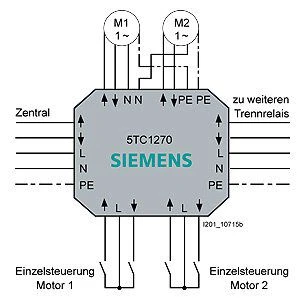

Einzelsteuerung: Der jeweilige Motor kann über den Jalousie- bzw. Rollladentaster, welcher an den Einzelsteuerungs-Eingängen (A6/A7) angeschlossen ist, auf die individuelle Wunschposition gefahren werden.

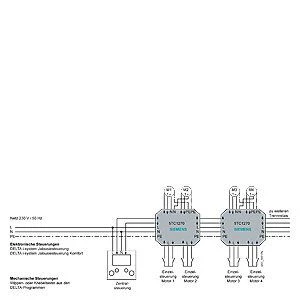

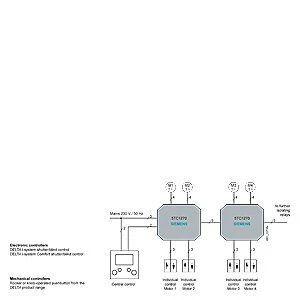

Zentralsteuerung: Ein anliegender Zentralbefehl AB oder AUF (A9/A10) steuert beide Antriebe (A1/A2) des Trennrelais an. Ebenfalls würden alle Antriebe von zusätzlich angeschlossenen Trennrelais (A3/A4) in die entsprechende Richtung fahren.

HINWEIS: Ein Zentralbefehl hat Vorrang vor einem anliegenden Einzelsteuerungs- Befehl.

ACHTUNG:

· Für die Einzelsteuerung A6 und A7 dürfen nur Jalousietaster (z.B. 5TA2 114, 5TA7 684) verwendet werden.

· Bei elektronischen Jalousiesteuerungsgeräten ist zu beachten, dass diese bei Betätigungszeiten von U>U 0,4 Sek. in einen Selbsthaltemodus gehen. Je nach technischer Ausführung kann dieser zwischen 2 und 12 Min. lang andauern, bevor der Ausgang wieder spannungsfrei geschaltet wird. Bei Verwendung dieser Geräte für die Zentralsteuerung wird somit für diese Zeitspanne die Einzelsteuerung blockiert.

Spannungsversorgung erfolgt über 230V Netzanschluss

Bemessungsspannung: AC 230V, 50Hz

Leitungsschutzschalter: max. 10A, Charakteristik A oder B

Ausgänge

· 2 Motoren (jeweils AUF/AB/N/PE)

· Schaltspannung Relais: AC 230V, 50Hz

· Schaltvermögen Relais: max. 8A/3A (AC1/induktiv)

Anschlüsse bestehend aus 24 Schraubklemmen. Es sind folgende Leiter-/ querschnitte zulässig:

· 0,5 … 2,5mm² eindrähtig

· 0,5 … 2,5mm² feindrähtig

· 0,5 … 1,5mm² feindrähtig mit Aderendhülse ohne Isolierkragen (gasdicht aufgecrimpt)

Mechanische Daten

· Abmessungen: 58x59mm, Höhe: 22mm

· Gewicht: ca. 75g

· Brandlast: ca. 1408kJ

· Montage: Einbau in UP-Gerätedosen ab 70mm ø, mind. 40 mm tief oder in AP-Dosen 100x100mm

Elektrische Sicherheit

· Verschmutzungsgrad (nach IEC 60664-1): 2

· Schutzart (nach EN 60529): abhängig von Einbaudose

· Überspannungskategorie (nach IEC 60664-1): III

· Relais mit μ-Kontakt

· Gerät erfüllt EN 60669-2-1 Umweltbedingungen

· Umgebungstemperatur im Betrieb: 0… + 60°C

· Lagertemperatur: – 25 … + 70°C

· rel. Feuchte (nicht kondensierend): 5% bis 93%

CE-Kennzeichnung

Niederspannungsrichtlinie

ACHTUNG: Das Gerät kann für feste Installation in trockenen Innenräumen, zum Einbau in UP- und AP-Dosen verwendet werden.
