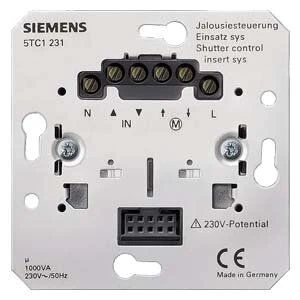

Der Jalousiesteuerung Einsatz sys 5TC1 231 ist ein Unterputzgerät zur Ansteuerung eines Jalousie- und Rolladenmotors mit mechanischen oder elektronischen Endlagenschaltern.

Er besteht aus zwei elektrisch gegeneinander verriegelten Relais, die eine Beschädigung des Jalousiemotors durch gleichzeitiges Ansteuern der Laufrichtungen (AUF und AB) verhindern.

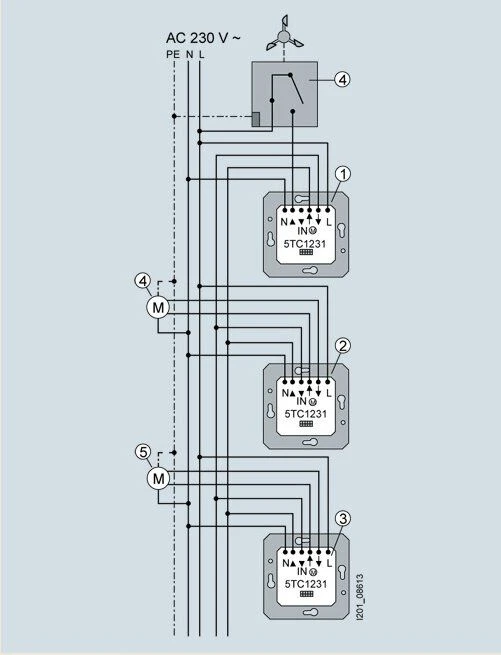

Über die beiden Nebenstelleneingänge können sowohl konventionelle Jalousietaster bzw. -schalter als auch zusätzliche Jalousiesteuerung Einsätze sys für Gruppen- und Zentralsteuerungen in ein Jalousiesteuerungs-System mit eingebunden werden. Darüber hinaus lässt sich über den Nebenstelleneingang AUF die Funktion „Windalarm“ verwirklichen.

Bedingt durch den konstruktiven Aufbau des Jalousiesteuerung Einsatzes sys ist auch ein Mehr-phasenbetrieb (d.h. unterschiedliche Phasen an Haupt- und Nebenstelle) jederzeit möglich.

Die Taste sys Jalousie oder Taste wave Jalousie UP 211 (Funk) geben die für die Jalousie- und Rollobedienung notwendigen Befehle über die spezifische 230 V-Anwenderschnittstelle

(230V-AST) an den Jalousiesteuerung Einsatz sys weiter.

Spannungsversorgung: erfolgt über 230 V Netzanschluss

Bemessungsspannung: AC 230 V, 50 Hz

Leitungsschutzschalter: max. 10 A, Charakteristik A oder B

Ausgänge

· Anzahl: 1 Ausgangskanal (AUF/AB)

· Bemessungsspannung: AC 230 V, 50 Hz

· Schaltleistung: 1 Motor, 1000 VA

· max. Einschaltdauer des Relais: 120 s

· Umschaltpause zwischen AUF- und AB-Fahrt: 1 s

· Relaiseinschaltdauer bei STEP-Befehl: 100 ms

· Netzunterbrechungen kleiner 0,2 s werden überbrückt

Anschlüsse

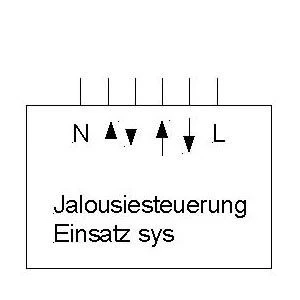

Die Anschlüsse für den Jalousiesteuerung Einsatz sys bestehen aus sechs Schraubklemmen.

Es sind folgende Leiter-/ querschnitte zulässig:

· 0,5 … 2,5 mm² eindrähtig

· 0,5 … 1,5 mm² feindrähtig mit Aderendhülse ohne Isolierkragen (gasdicht aufgecrimpt)

Mechanische Daten

· Gehäuse: Kunststoff

· Abmessungen: Teilungsmaß: 71 x 71 mm, Einbautiefe: 32 mm

· Gewicht: ca. 75 g

· Brandlast: ca. 1000 kJ

· Montage: Einbau in Gerätedosen mit 60 mm ∅, mindestens´40 mm tief nach DIN 49073-1
