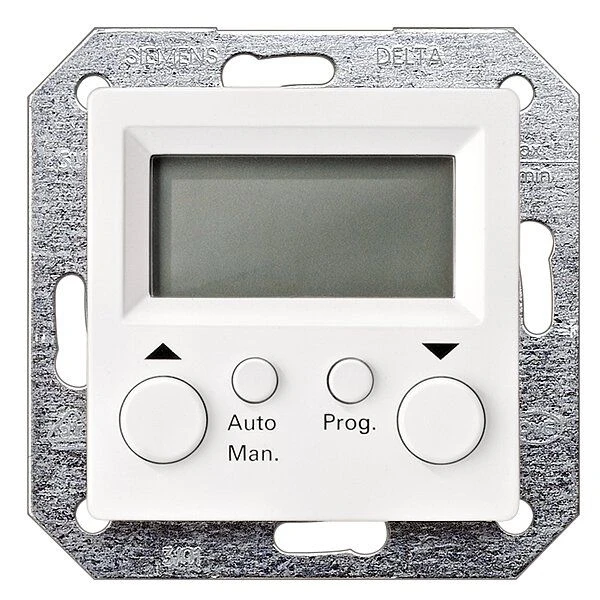

Siemens 5TC 1520 Jalousie-Schaltuhr Standard

Siemens Delta i-System

Unterputz-Gerät ohne Nebenstellen-Eingang

Produktmerkmale:

· einfache Bedienung über 4-Tasten-Feld

· Schaltzeitblock Mo bis Fr: 1 x Auf-, 1 x Abfahrzeit

· Schaltzeitblock Sa bis So: 1 x Auf-, 1 x Abfahrzeit

· Schnellprogrammier-Funktion

· Werksseitig programmierte Schaltzeiten

· Gangreserve > 6 h über Speicherkondensator

· Programmierfähig auch mit freigeschaltetem Jalousiesteuerung Einsatz ohne Nebenstelleneingang

· nach ca. 30 min ist der Speicherkondensator für die Gangreserve komplett aufgeladen.

DIN 49073 (Empfehlung: tiefe Dose) montiert.

Die Anschlussklemmen des Einsatzes müssen dabei nach unten ausgerichtet sein.

Die Jalousieuhr wird zusammen mit dem Rahmen & auf den Einsatz aufgesteckt. Rahmen separat bestellen !

Die elektrische Kontaktierung erfolgt über den Stecker

Programmierung

Bei geladenem Speicherkondensator ist die Steuerung auch mit freigeschaltem Einsatz für eine Dauer von ca. 6 h programmierfähig.

Es befinden sich folgende werkseitig vorprogrammierte Schaltzeiten im Speicher:

· Schaltzeit 1: ↑ 07:00, Mo. bis Fr.

· Schaltzeit 2: ↓ 20:00, Mo.bis Fr.

· Schaltzeit 3: ↑ 09:00, Sa.bis So.

· Schaltzeit 4: ↓ 20:00, Sa.bis So.

Die aktuelle Uhrzeit kann durch Drücken der gewünschten Laufrichtung und anschließender Betätigung der Taste „Prog“ als Schaltzeit für den Speicher übernommen werden. Die bisherige Schaltzeit wird dabei überschrieben.

Auswirkung der Tastendrucklänge:

· kurzer Tastendruck (< 1 s): Tippbetrieb zur Lammellenverstellung bei Jalousien.

· langer Tastendruck (> 1 s): 2 min Dauerlauf, kann mit Taste ↑ oder ↓ gestoppt werden.
